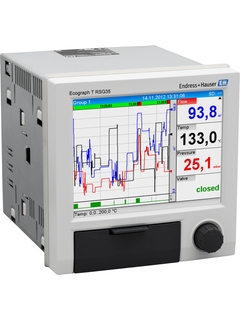

Ecograph T RSG35数据管理器

图形数据管理器，多达12路模拟输入/6路数字输入

应用领域

所有工艺过程安全、完整的记录和可视化。人们对过程监控和数据记录的要求越来越复杂。因为每个测量值都非常重要，通用图形数据管理器 Ecograph T RSG35 记录、可视化和监控所有的模拟或数字输入信号。设备使用简单，同时具备节约成本，简化数据采集等特点。基于各种通信协议，可简单进行系统集成。

Ecograph T 可为许多流程和行业提供理想的解决方案，例如：

• 水和污水行业的数量与质量监测；

• 金属加工中的温度监控；

• 发电站流程监控；

• 生产周期关键参数的显示与记录；

• 罐区与物位监控。

优势

• 多功能：最多有12路通用输入通道，能记录各种测量信号

• 排列清晰：5.7"TFT显示屏，最多可显示4组测量值，以数字式、柱状和曲线方式显示

• 安全：数据存档可靠，采用内存和独立的SD卡

• 简单：通过现场导航（逐幅移动）直观操作，或通过内置Web服务器在PC上操作，操作界面友好

• 一体式：安装简单，节约空间和金钱

• 系统驱动：公共接口如以太网、RS232/RS485（调制解调器）和USB;也可选用Modbus RTU/TCP的slave(伺服)功能

• 信息丰富：发送电子邮件报警和超限提醒

产品规格参数

• 输入

  12 analog (max) (U, I, TC, RTD, frequency, pulse)
  6 digital (max)

• 输出

  6 relays (max)
  1 transmitter power supply

• 显示

  TFT 5.7" colour graphic display

• 电源

  100...230 V AC +/-10%
  24 V（-10%、+15%）AC/DC

• 存储/记录

  内存
  SD卡
  USB闪存
